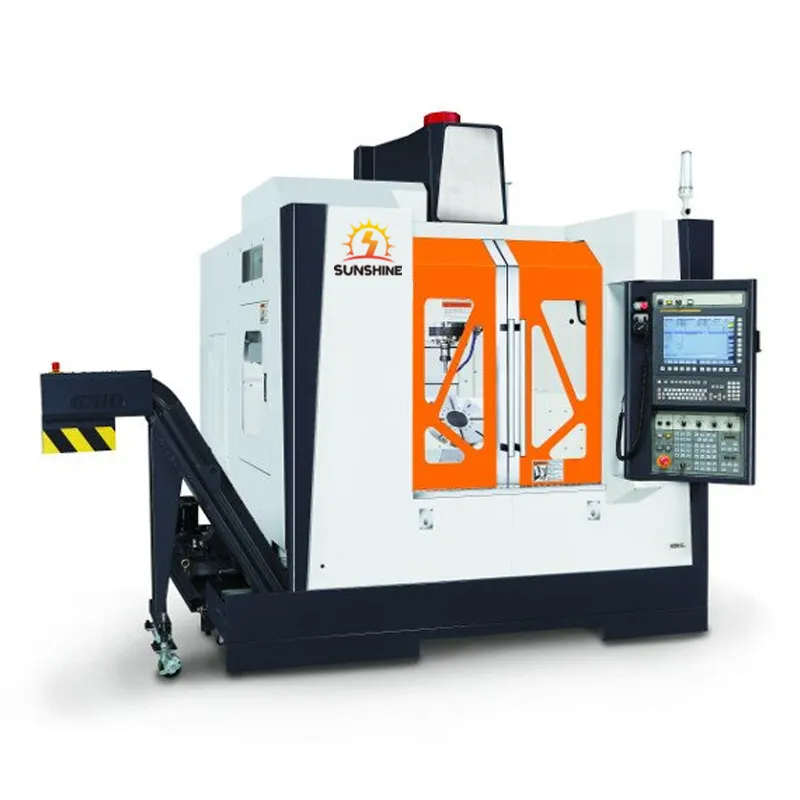

CNC päťosová frézka

CNC päťosová frézka je vysoko presné obrábacie zariadenie, ktoré dokáže rýchlo a presne spracovať obrobky rôznych zložitých tvarov.

Zaslať požiadavku

Predstavenie výrobku

CNC päťosová frézka je vysoko presné obrábacie zariadenie, ktoré dokáže rýchlo a presne spracovať obrobky rôznych zložitých tvarov. Päťosová frézka využíva pokročilú CNC technológiu a päťosový režim spracovania, ktorý dokáže spracovať rôzne zložité tvary vrátane gúľ, úkosov, zakrivených povrchov atď., A má vlastnosti vysokej rýchlosti, vysokej presnosti a vysokej účinnosti. .

CNC päťosová frézka má veľký rozsah spracovania a vysokú tuhosť, ktorá dokáže uspokojiť potreby rôznych priemyselných aplikácií. Zároveň je tiež vybavený technickými funkciami, ako je vysoko presné meranie, automatické predchádzanie kolíziám a automatická výmena nástrojov, vďaka čomu je prevádzka inteligentnejšia, bezpečnejšia a pohodlnejšia.

CNC päťosová frézka je široko používaná v letectve, automobile, elektronike, strojárstve, medicíne, plesniach a iných priemyselných odvetviach a dokáže spracovať rôzne presné diely. Jeho efektívna výrobná kapacita a spoľahlivá kvalita spracovania sa zároveň stali dôležitou hybnou silou výrobného priemyslu.

Špecifikácia	jednotka	CMC500f	CMC650U	DMC800U
veľkosť pracovného stola	Mm	Φ630×500	Φ650×540	Φ800
T-drážka pracovného stola	Mm	14	14	14
Stredový otvor pracovného stola	Mm	Φ30	Φ50	Φ50
Maximálna nosnosť pracovného stola	kg	200	300	1200
Pohyb po osi X	Mm	550	650	850
Pohyb po osi Y	Mm	450	520	850
Pohyb osi Z	Mm	400	475	600
Rozsah otáčania osi A	º	-	±120	±120
Rozsah otáčania osi B	º	-5/110	-	-
Rozsah otáčania osi C	º	360	360	360
Vzdialenosť od konca vretena k pracovnému stolu	Mm	150-550	150-625	150-750
Kužeľ vretena	--	BBT40	BBT40	HSK-A63
Maximálna rýchlosť vretena	ot./min	10000	12000	14000
Výkon vretena	kw	7.5	7.5	25
Krútiaci moment vretena	N.M	35.8/70	45	91.7
Typ zásobníka náradia	--	disk	disk	Horizontálny typ reťaze
Kapacita zásobníka nástrojov	把	24	24	30
Maximálny priemer nástroja (celý nástroj/susedný nástroj)	Mm	Φ78/Φ150	Φ78/Φ150	Φ78/Φ150
Maximálna dĺžka nástroja	mm	300	300	300
Maximálna hmotnosť nástroja	Kg	8	8	8
Čas výmeny nástroja (TT)	s	1.55	1.55	2
Rýchla rýchlosť pohybu (X/Y/Z)	mm/min	42000/42000/42000	42000/42000/42000	32000/32000/32000
Rýchlosť posuvu rezu (X/Y/Z)	mm/min	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000
Presnosť polohovania (X/Y/Z)	mm	0.005/300JIS	0.005/300JIS	0.005/300JIS
Presnosť polohovania (A/C)	"	-	±5	±5
Presnosť polohovania (B/C)	"	±5	-	-
Opakovateľnosť (X/Y/Z)	Mm	±0.003JIS	±0.003JIS	±0.003JIS
Opakovateľnosť (A/C)	"	-	4	4
Opakovateľnosť (B/C)	"	4	-	-
Hmotnosť stroja	Kg	6500	8500	18000
Rozmery stroja	Mm	3500×3400×2700	3970×3210×2800	5500×4000×3500

Konfigurácia

Štandardné

●SIEMENS ONE
●Taiwanský motor s priamym pohonom dvojosový jednoramenný otočný stôl
●Plne uzavreté riadenie s lineárnou stupnicou FAGOR na všetkých osiach
●24 Zásobník nástrojov s mechanickým kotúčom
● Reťazový dopravník triesok

Voliteľné

●Päťosový päťčlánkový CNC systém HEIDENHAIN TNC 640
●Taiwan HSKA63-150-12000 rpm priamo spojená vretenová jednotka
●170 Elektrická jednotka vretena s priamym pohonom
●Snímač nastavenia nástroja Renishaw TS{0}}R
●Sonda Renishaw OMP60
