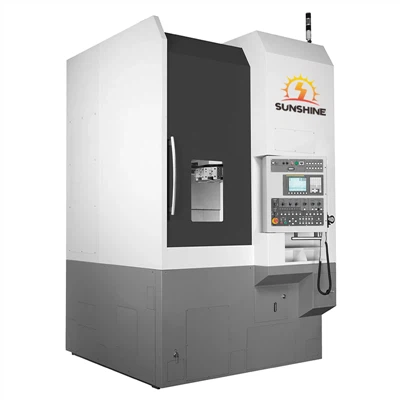

Stredný CNC vertikálny sústruh
Malý a stredne veľký CNC vertikálny sústruh je druh mechanického zariadenia používaného na spracovanie rôznych krátkych hriadeľov, častí disku, závitu, oblúka, kužeľa, vnútorného a vonkajšieho povrchu rotujúceho telesa, čelnej plochy, drážky a vŕtania, rozširovania a iných operácií. . Je vhodný na spracovanie malých a stredných sériových dielov so zložitými tvarmi a môže spĺňať aj spracovanie veľkých sériových dielov s vysokou presnosťou a vysokými požiadavkami na rozmerovú konzistenciu.
CNC sústruh je založený na vysokej tuhosti konštrukcii kombinovanej s presnými drôtenými koľajnicami a je optimalizovaný výpočtom konečných prvkov. Odliatok jadra je odliaty z vysokopevnostnej liatiny a zvyškové napätie je eliminované procesom tepelného spracovania. Vnútro je navyše vybavené dostatkom ryžových výstužných dosiek na zvýšenie rebier, aby sa znížilo riziko skreslenia.
Ložisko hlavného hriadeľa používa ložiská série NN a efektívny kontaktný povrch dosahuje viac ako 95 percent. Táto konštrukcia zaručuje najlepšiu stabilitu vretena pri vysokorýchlostnej rotácii. Okrem toho je CNC sústruh tiež vybavený pokročilým hydraulickým systémom, automatickým mazacím systémom a presným zariadením na meranie nástrojov a je vybavený účinným chladiacim systémom na zabezpečenie stability a efektívnosti procesu obrábania.
Malý a stredne veľký CNC vertikálny sústruh je veľmi praktický a efektívny obrábací stroj. Môže uspokojiť potreby spracovania malých a stredne veľkých dávkových dielov so zložitými tvarmi a môže splniť potreby spracovania veľkých dávkových dielov s vysokou presnosťou a vysokou rozmerovou konzistenciou. Vďaka vysokej tuhosti konštrukcie a optimalizovanému dizajnu má zariadenie lepšiu stabilitu a presnosť.
| Model | 50 TCK | TCK50P | TCK50D |
| Maximálny priemer otáčania lôžka (mm) | 500 | 500 | 500 |
| Maximálna dĺžka rezu (mm) | 500 | 500 | 500 |
| Maximálny priemer rezu (mm) | 360 | 500 | 180 |
| Tvar a kód konca vretena | A2-6 | A2-6 | A2-6 |
| Priemer otvoru vretena (mm) | 65 | 65 | 65 |
| Rozsah otáčok vretena | 50-4500/177 | 50-4500/177 | 50-4500 |
| Zdvih osi X (mm) | 200 | 280 | 200 |
| Zdvih osi Z (mm) | 550 | 550 | 550 |
| Zdvih koníka (mm) | 450 | 450 | 450 |
| Séria otáčok vretena (ot./min) | — | — | Plynule variabilný prevod |
| Rýchly pohyb X/Z (m/min) | 30/30 | 30/30 | 30/30 |
| Hmotnosť stroja (kg) | 3600 | 3600 | 3800 |
| Model | TCK50G | TCK56-500 | TCK56-1000 | TCK63-1500 |
| Maximálny priemer otáčania lôžka (mm) | 500 | 560 | 560 | 720 |
| Maximálna dĺžka rezu (mm) | 500 | 500 | 1000 | 1500 |
| Maximálny priemer rezu (mm) | 360 | 350 | 350 | 620 |
| Tvar a kód konca vretena | A2-6 | A2-6 | A2-6 | A2-8 |
| Priemer otvoru vretena (mm) | 65 | 65 | 65 | 80 |
| Rozsah otáčok vretena | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Zdvih osi X (mm) | 200 | 200 | 200 | 420 |
| Zdvih osi Z (mm) | 550 | 560 | 1050 | 1550 |
| Zdvih koníka (mm) | 450 | 450 | 900 | 1650 |
| Séria otáčok vretena (ot./min) | — | — | — | — |
| Rýchly pohyb X/Z (m/min) | 30/30 | 30/30 | 30/30 | 12/16 |
| Hmotnosť stroja (kg) | 3600 | 3600 | 4500 | 5000 |
